一、产品描述

本公司生产的水泵，是洒水车专用水泵，为提高洒水车的专用性能开发的新产品，符合汽车行业标准QC/T29114-93中对泵规定的要求。具有结构合理、自吸性能强、运转平稳可靠、安装维修方便等特点。

二、结构特点

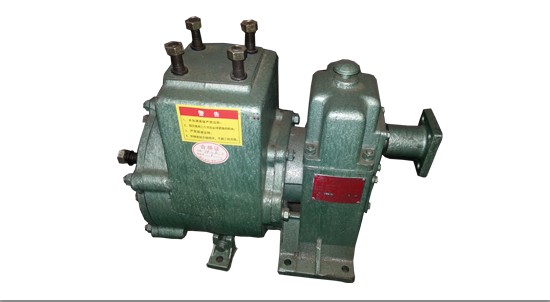

1、型号：clw80QZ60/90N泵为带有增速箱的自吸式离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部体组成。

2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。

3、当水源含有泥沙、杂物时，吸入管进口应置于网罩内，网罩通孔面积应大于300cm²，而网孔直径应小于6mm。

4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。

三、工作原理

该类型泵采用外混式轴向回液的泵体结构，泵体由吸入室、储液室、回流孔和气液室组成。泵起动后，叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力作用下，混合液体通过压出室进入气液分离室，由于气体的比重轻，气体从液体中分离出来，并从出口管中排出，而液体在气液分离室中下沉，经回流孔回到叶轮外缘，进行又一次的气液混合——分离过程，依次循环，直到吸入管内气体排净而充满液体，完成自吸过成；当水流出叶轮后，叶轮中心部分出现真空，吸水池中的水在大气压力作用下经吸水管进入叶轮，由于叶轮不断地旋转，水也不断排出和吸入，形成连续不断的泵水作用。

四、注意事项

1、泵工作前必须将泵内灌满引水，否则机械密封损坏造成漏水。工作时进口管不得漏气，吸水口必须浸没于水中，防止空气吸入。

2、气温低于零度时，工作完成后，必须放干泵内的水，否则因结冰胀破泵箱体。

3、当水源含有泥沙、杂物取水时应严防吸入损环机械密封。

4、在正常自吸高度内，泵启动后2分钟，还未出水，请立即停机检查。

5.因上述原因造成损失由用户负责
